Лучший принцип при прокладке проводки рядом с трубами и местами, где циркулируют рабочие жидкости — располагать кабели вне зон потенциальной подтопления и защищать всё, что нельзя вынести из риска, заранее. В большинстве случаев достаточно комбинировать продуманную трассировку, герметичные распределительные коробки и подходящие материалы; подробнее о способах защиты можно посмотреть в практических рекомендациях, где собраны конкретные решения для типичных ситуаций. Ниже — детальная инструкция с шаблонами решений, примерами расположения и списком обязательных проверок перед сдачей работ.
1. Что считать «рабочими жидкостями» и почему это важно
Под рабочими жидкостями мы понимаем любые технологические и бытовые потоки: вода в системах холодного и горячего водоснабжения, конденсат, дренажные стоки от бойлеров и кондиционеров, технические жидкости в инженерных установках. Их поведение определяет риск: капание, протечки при повреждении магистрали, затопление при аварии, капиллярное распространение по конструкции.
2. Принципы трассировки кабелей относительно труб
Трассы прокладывают с учётом перспективы ремонта труб и вероятных мест утечки. Основные правила:
- Минимум горизонтального пересечения: если кабель пересекает трубопровод — делайте это под углом, в защищённой гофре и на расстоянии не менее 300 мм, если это возможно.
- Избегайте прокладки под местами слива и коллекторами: под фильтрами, на мойках, под кран-блоками.
- При прокладке вдоль труб поддерживайте промежуток и используйте непроницаемые прокладки в местах крепления.
3. Высотные решения: расположение от уровня пола и труб
Высота прокладки критична: проводку следует поднимать выше возможной линии затопления и точек стока. Практика показывает такие ориентиры:
- В подвалах и у стояков — не ниже 200–300 мм от верхней грани трубопровода, а при риске подтопления — выше уровня потолка над подвалом.
- В технических помещениях кабели лучше размещать у потолка или на стенах выше опорных конструкций, чтобы при подтоплении остаться в сухой зоне.
4. Выбор материалов для защиты кабелей
Материал оболочки и каналы играют ключевую роль. Используйте:
- Металлические короба и трубы (EMT, стальная гофра) там, где возможна механическая нагрузка и вода — металл лучше защищает от механики и частично от влаги.
- Гофрированная ПВХ или полимерные каналы для внутренних работ — удобны для монтажа и замены проводки.
- Жидкостойкие герметики и уплотнители для вводов в помещения и коробки (силиконом заполняйте только после монтажа и проверки).

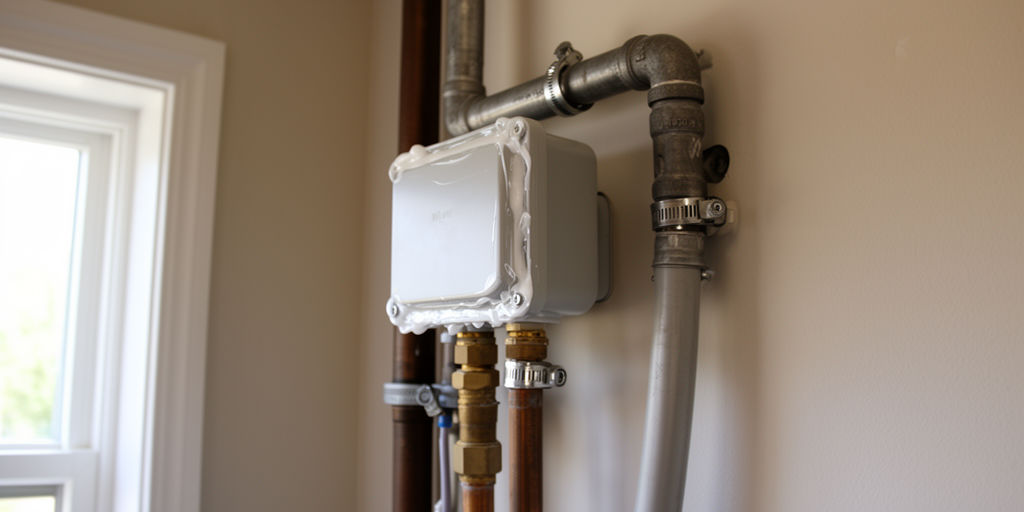

5. Распределительные коробки и защита контактов
Расположение и класс герметичности коробок (IP) должны соответствовать риску поражения водой: в зонах возможного разбрызгивания используйте IP44 и выше, в зонах прямого затопления — специальные герметичные исполнения. Закрепляйте коробки вне зоны возможной тяги и располагайте так, чтобы при обслуживании они были сухими и доступными.

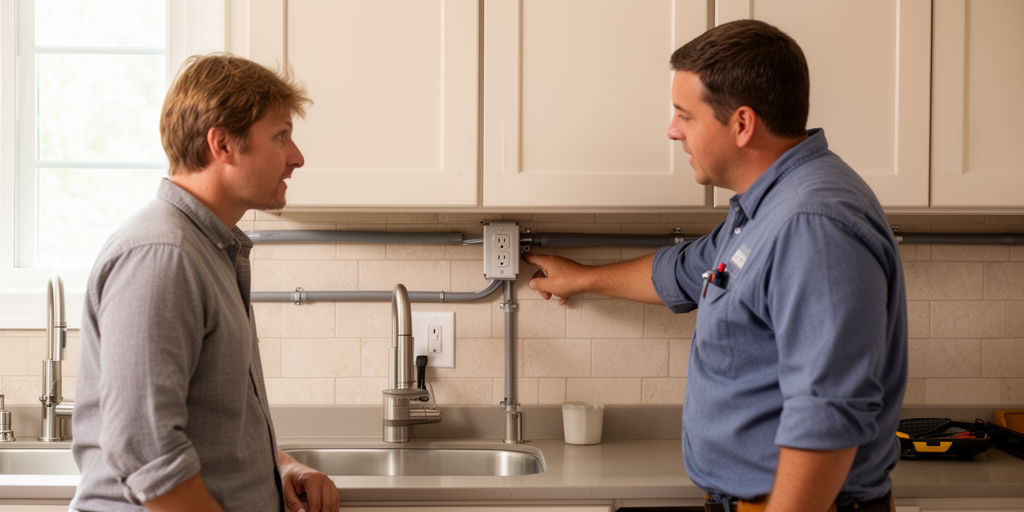

6. Розетки, выключатели и мокрые зоны
Розетки у мойки, в санузлах и на кухне требуют разделения по классам защиты и установки УЗО/диффавтоматов. Конкретные шаги:
- Располагайте розетки минимум на 60 см от источников воды, если это возможно.
- В зоне над плитой и мойкой — используйте розетки со встроенной крышкой и классом IP44.
- Установите отдельный автомат и УЗО на цепи мокрых зон и укажите это на схеме электрического щита.

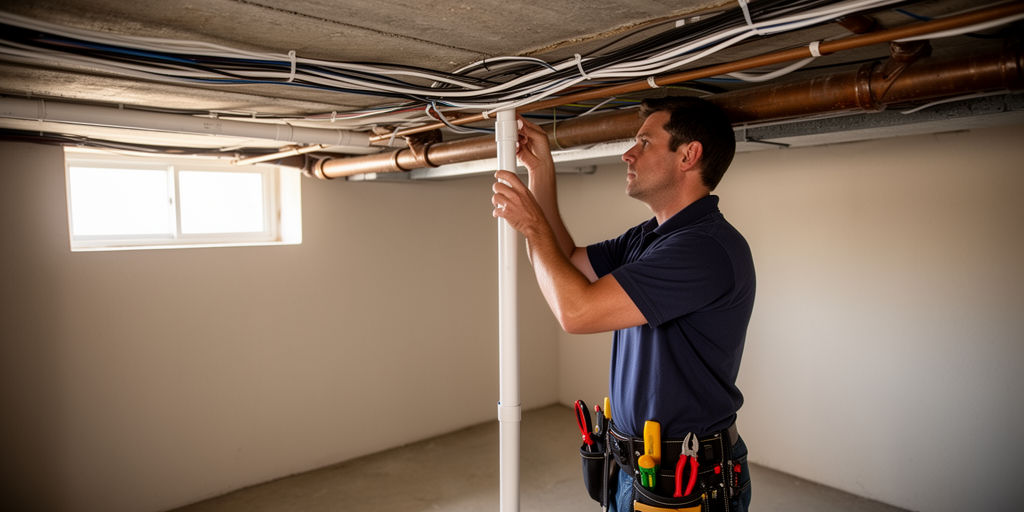

7. Монтаж в подвальных и технических помещениях
В подвалах больше всего шансов столкнуться с подтоплением. Для этих мест:
- Прокладывайте кабели выше уровня возможной воды или на подвесных конструкциях.
- Используйте водонепроницаемую защиту проходов через пол и стену.
- Сочетайте автоматическую сигнализацию о затоплении с отключением питания на опасных участках.
8. Проверка герметичности и тесты после монтажа
После установки проводки и защитных элементов обязательно:
- Провести визуальный осмотр и тесты на герметичность вводов и коробок.
- Проверить работу УЗО, автоматов и защитных устройств в мокрых зонах.
- Задокументировать расположение кабелей и коробок на плане — это снизит время поиска при ремонте труб.
9. Чеклист перед закрытием работ и при эксплуатации
Короткий реальный чеклист для сдачи работ:
- Все вводы герметизированы, IP соответствуют зоне.
- Розетки мокрых зон защищены защитными устройствами.
- Кабели отдалены от основных магистралей воды и закреплены на высоте.
- Есть маркировка и схема трасс проводки.
- Назначено регулярное обслуживание и проверка на предмет коррозии и влаги.
Заключение — краткое резюме
Учёт положения рабочих жидкостей при прокладке проводки — не набор формальностей, а набор практических решений: трассировка вне зон риска, выбор материалов с учётом влажности, герметизация вводов и установка защитных устройств. Соблюдение простых правил сократит аварии и упростит обслуживание. Следуйте проверенному чеклисту при проектировании и монтаже — это работает.
